Equipamento Portátil de Teste Ultrassônico

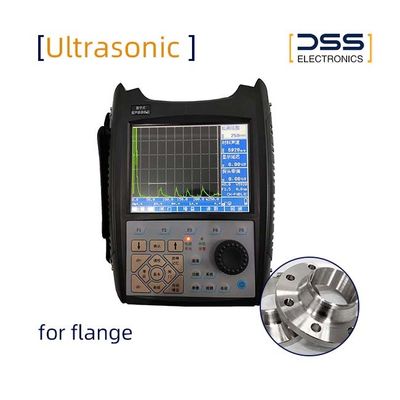

Detector de falhas ultra-sônico portátil Faixa de digitalização 2-4500 mm Frequência de operação 2-7.5 MHz

Detector de falhas ultra-sônico portátil Faixa de digitalização 2-4500 mm Frequência de operação 2-7.5 MHz

Nome da marca:	Suzhou Desisen (DSS) Electronics
Número do Modelo:	HY20
MOQ:	1
preço:	discuss personally
Condições de Pagamento:	T/T,D/P
Capacidade de abastecimento:	100

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Certificação:

ISO 9001, CE

Faixa de varredura:

2 a 4500 mm

Faixa de frequência:

2-7,5 MHz

Resolução:

> 28 dB

Intervalo de ganho 0:

0 DB ~ 119,5 DB

Margem de sensibilidade:

> 65 dB (200 mm de profundidade, Ø2 FBH*)

modos de funcionamento:

Proba de cristal único/proba de cristal duplo

Escala da velocidade:

1,000-9999 M/s

Modo de retificação:

Detecção de onda completa

Linearidades horizontais:

Erro ≤ 0,1% Mais de 1 m

Linearidades verticais:

Armazenamento de canal:

Armazenamento de dados:

500 SETS

Temperatura de funcionamento:

-15°C a 55°C

Umidade relativa:

(20 a 95) % RH

Carregador:

18VDC,220VAC

Tensão de Operação:

DC24V

Diminuição:

100/150/200/500Ω

PORTAS:

Primeira porta de eco/porta de eco de queda

Precisão do Atenuador:

< ± 1 dB/12 dB

10 a 1000 Hz ajustável

Rejeição Digital:

Rejeição linear de 0~80%

Taxa de amostragem:

100 MHz (hardware em tempo real)

Nível de ruído:

≤15% (da escala total)

Retardo de exibição -:

-20 μs-+3400 μs

Duração da operação contínua:

Dimensões (L × W × H):

260 × 140 × 55 mm

Peso:

1,6 kg

Temperatura de armazenamento:

-30°C ~ 60°C

Detalhes da embalagem:

caixa de madeira

Habilidade da fonte:

Destacar:

calibre portátil da detecção da falha

detector portátil da falha do raio de x 0.1μS

detector portátil da falha do raio de x 20μS

Descrição do produto

Detector de falhas ultra-sônico portátil Faixa de digitalização 2-4500 mm Frequência de operação 2-7.5 MHz

Descrições

O detector de falhas de ultra-som digital portátil HY20 pode detectar, localizar, avaliar e diagnosticar com rapidez, conveniência, não invasiva e precisão vários defeitos internos das peças de trabalho, como rachaduras,costuras de soldadura, poros, buracos de areia, inclusões, dobras, etc. É amplamente utilizado em campos como energia, petroquímica, estruturas de aço, indústria militar, aeroespacial, transporte ferroviário, automóveis,Máquinas, etc., e é um instrumento necessário na indústria dos ensaios não destrutivos.

1. Teste automático do desempenho do instrumento e da sonda, calibração automática do instrumento, capaz de medir a espessura e a velocidade do som do material.

2Dez canais de detecção de falhas independentes (comutação electrónica).

3De acordo com a peça de trabalho (como costuras de solda, forjas, molduras, tubos, chapas, eixos, rodas, tubos de pequeno diâmetro, etc.), podem ser gerados processos de detecção de falhas auto-definidos,e a detecção de falhas no local não requer o transporte de blocos de ensaio.

4. geração automática de curvas DAC e AVG, pontos de amostragem não são restritos, compensação e correcção podem ser realizadas, a curva flutua automaticamente com ganho,e expande-se automaticamente com o caminho do som.

5- Visualização em tempo real dos ecos de defeito (horizontais, verticais, de distância, valores equivalentes em dB), visualização da secção de costura de solda.

6O portão de entrada de onda, o portão de perda de onda, o alarme de som DAC, a posição do portão, a largura e a altura do portão podem ser ajustados arbitrariamente.

7Memória de pico, função de envelope, tornando mais fácil encontrar a forma de onda mais alta.

8. 500 dados de detecção de falhas podem ser armazenados no instrumento.

9Adopção de um novo tipo de tela plana de 5,5 "EL de baixa refletividade (display TFT colorido), forte interferência anti-electromagnética, alto contraste, alta resolução.

Especificações

Parâmetros do equipamento portátil de inspecção por ultra-som HY20

Faixa de varredura	2 a 4500 mm	Faixa de frequência	2-7,5 MHz
Resolução	> 28DB	Faixa de ganho	0 DB ~ 119,5 DB
Margem de sensibilidade	> 65 DB (200 mm de profundidade, Ø2 FBH*)	Modos de funcionamento	Proba de cristal único/proba de cristal duplo
Faixa de velocidade	1,000-9999 M/s	Modo de retificação	Detecção de ondas completas
Linearidade horizontal	Erro ≤ 0,1% Mais de 1 m	Linearidade vertical	< 4%
Armazenamento de canal	10	Armazenamento de dados	500 conjuntos
Temperatura de funcionamento	-15°C a 55°C	Umidade relativa	(20 a 95) % RH
Carregador	18VDC,220VAC	Tensão de funcionamento	DC24V
Diminuição	100/150/200/500Ω	Portões	Primeira porta de eco/porta de eco de queda
Precisão do atenuador	< ± 1 dB/12 dB	PRF	10 a 1000 Hz ajustável
Rejeição digital	0~80% de rejeição linear	Taxa de amostragem	≥ 100 MHz (hardware em tempo real)
Nível de ruído	≤ 15% (de escala completa)	Retardo de exibição	-20 μs-+3400 μs
Duração da operação contínua	6h	Dimensões (L × W × H)	260 × 140 × 55 mm
Peso	10,6 kg	Temperatura de armazenamento	-30°C ~ 60°C

Outras descrições

1O HY20 tem as funções de armazenar e reproduzir três tipos de dados: processos de detecção de falhas e ficheiros de projecto, e relatórios de danos.

2O HY20 pode armazenar e reproduzir mais de 500 imagens de forma de onda de dados.

3O HY20 pode comunicar com um computador através da interface de comunicação bidirecional LPT padrão, para a transmissão mútua de formas de onda, gráficos e ficheiros,e para alcançar a gestão por computador dos resultados de detecção de falhas.

4O HY20 possui fontes de alimentação AC e DC. O instrumento pode funcionar continuamente durante mais de 6 horas com bateria, e é de tamanho pequeno, leve, de baixo consumo de energia,compacto e portátil, adequado para a detecção de falhas de campo.

5. O HY20 adota um novo tipo de ecrã plano de 5,5" EL de baixo reflexo (ecrã TFT colorido), com forte interferência anti-electromagnética, alto contraste e alta resolução.

Diagrama de funcionamento do detector de ultra-som portátil HY20
Detector de falhas ultra-sônico portátil Faixa de digitalização 2-4500 mm Frequência de operação 2-7.5 MHz 0
