Equipamento Portátil de Teste Ultrassônico

Detetor de falhas de pulso de eco ultra-sônico Detetor de falhas de metal ultra-sônico HY-580

Name: Detetor de falhas de pulso de eco ultra-sônico Detetor de falhas de metal ultra-sônico HY-580
Brand: Suzhou Desisen(DSS) Electronics Co.,Ltd
SKU: HY-580
Price: 3899 USD
Availability: InStock

Nome da marca:	Suzhou Desisen (DSS) Electronics
Número do Modelo:	HY-580
MOQ:	1 conjunto
preço:	USD$ 3899
Condições de Pagamento:	T/T
Capacidade de abastecimento:	100 conjuntos

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Certificação:

ISO 9001, CE

Intervalo de varredura:

0-15.000 mm

A frequência tocou:

0,4-20 MHz

Resolução:

> 45 dB

Alcance de ganho:

0 dB ~ 120 dB

Margem de sensibilidade:

> 65 dB (profundidade de 200 mm, Ø2 fbh*)

Modos de operação:

Sonda única de cristal/cristal/penetração dupla

Faixa de velocidade:

1.000-15.000 m/s

Modo de retificação:

Half-Wave/RF

Linearidade horizontal:

≤0% de erro acima de 1m

Linearidade vertical:

<2%

Armazenamento de canal:

100

Gravação de forma de onda:

5 min × 20 segmentos

Temperatura operacional:

-20 ° C a 50 ° C.

Umidade relativa:

(20 ~ 95)% RH

Carregador:

AC 220-240V

Tensão operacional:

7,4V ± 0,3V

Duração da operação contínua:

Dimensões (L × W × H):

215 × 175 × 33 mm

Peso:

1,5 kg

temperatura de armazenamento:

-30 ℃ ~ 60 ℃

Detalhes da embalagem:

Caixa de Madeira

Habilidade da fonte:

100 conjuntos

Destacar:

Detector ultrassônico da falha do eco do pulso de DAC

Detector ultrassônico da falha do eco do pulso de AVG

ultrassônico posto em fase - detector da falha da disposição

Descrição do produto

Detector de falhas ultra-sônico portátil Faixa de digitalização 0-15000 mm Frequência de operação 0,2-20 MHz

Descrições

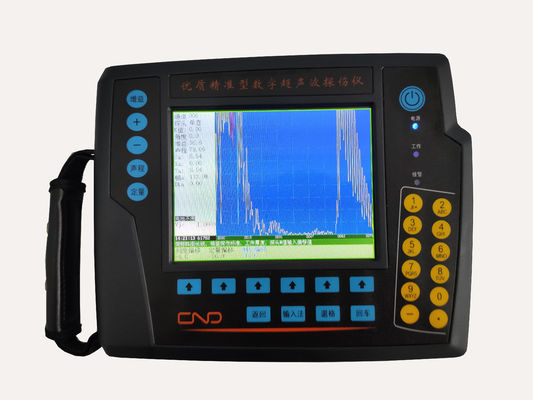

O HY-580 Digital Ultrason is Flaw Detector é um instrumento de inspeção por ultrassom portátil avançado, inteligente e fácil de usar desenvolvido independentemente pela nossa empresa.Dispõe de uma câmara de alta resoluçãoDisplay a cores de 0,7 polegadas que garante uma visibilidade clara mesmo sob luz solar direta.velocidade do som, e valor K, bem como a geração automática de curvas DAC e AVG. Esta funcionalidade resolve eficazmente problemas comuns nos equipamentos portáteis convencionais de detecção de falhas por ultra-som,tais como ajustes de parâmetros lentosO instrumento utiliza componentes de placa-mãe importados de alta qualidade, garantindo maior durabilidade e estabilidade.Uma bateria de lítio de alto blindagem é integrada para evitar interferências de energia durante as inspeçõesAlém disso, o dispositivo suporta proteção por senha para configurações de parâmetros, permitindo que o pessoal de detecção de falhas armazene com segurança seus parâmetros personalizados,que são permanentemente conservados e protegidos contra modificações não autorizadasOs utilizadores têm também a flexibilidade de personalizar os seus próprios formatos de relatório de detecção de falhas.

O detector de falhas de ultra-som digital HY580 pode detectar defeitos internos (como rachaduras, inclusões, poros, etc.) e pode realizar automaticamente o posicionamento, avaliação e diagnóstico.É amplamente utilizado em várias indústrias, incluindo materiais metálicos, componentes metálicos, tubos de aço, hastes de aço, rolamentos, pinos metálicos, forjados, fundições, etc.

Especificações

Parâmetros do equipamento de inspecção por ultra-som portátil HY-580

Faixa de varredura	0-15.000 mm	Faixa de frequência	0.4-20 MHz
Resolução	> 45 DB	Faixa de ganho	0 DB ~ 120 DB
Margem de sensibilidade	> 65 DB (200 mm de profundidade, Ø2 FBH*)	Modos de funcionamento	Proba de penetração de cristal único/de cristal duplo
Faixa de velocidade	1,000-15.000 M/s	Modo de retificação	Meia onda/RF
Linearidade horizontal	Erro ≤ 0% superior a 1 m	Linearidade vertical	< 2%
Armazenamento de canal	100	Gravação de forma de onda	5 Min × 20 Segmentos
Temperatura de funcionamento	-20°C a 50°C	Umidade relativa	(20 a 95) % RH
Carregador	AC 220-240V	Tensão de funcionamento	7.4V±0,3V
Diminuição	50/100/400Ω de correspondência automática	Portões	Primeira porta de eco/porta de eco de queda
Precisão do atenuador	< ± 1 dB/12 dB	PRF	15 a 1000 Hz ajustável
Rejeição digital	0~99% de rejeição linear	Taxa de amostragem	≥ 140 MHz (hardware em tempo real)
Nível de ruído	≤ 15% (de escala completa)	Largura de banda do amplificador	0.2-20 MHz (-3 dB)
Duração da operação contínua	8h	Dimensões (L × W × H)	215 × 175 × 33 mm
Peso	1.5 Kg	Temperatura de armazenamento	-30°C ~ 60°C
Detetar tipos de defeito	Fissuras, inclusões, poros	Campos de aplicação	Tubos de aço, hastes de aço, rolamentos, pinos metálicos, forjados, fundições

Outras descrições

Tem uma grande capacidade de armazenamento de 12.000 peças de dados de detecção de falhas, e os dados não serão perdidos mesmo após uma falha de energia.
Tem um tempo de trabalho extremamente longo, com uma bateria de lítio eficiente que não tem efeito de memória.
Ele suporta transmissão de dados de alta velocidade via Ethernet, permitindo que o relatório de detecção de falhas seja lido e impresso diretamente através de um navegador.
As formas de onda de detecção de falhas podem ser salvas por um longo tempo em gravação dinâmica.

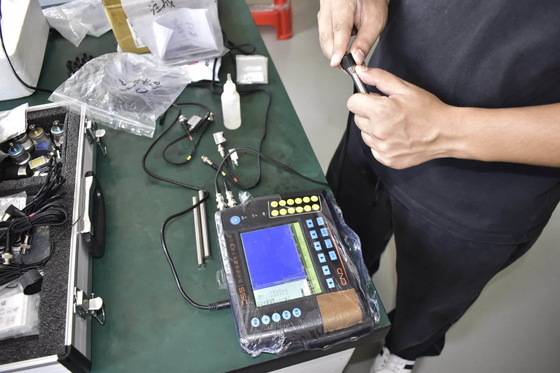

Diagrama de funcionamento do detector de ultra-som portátil HY-580
