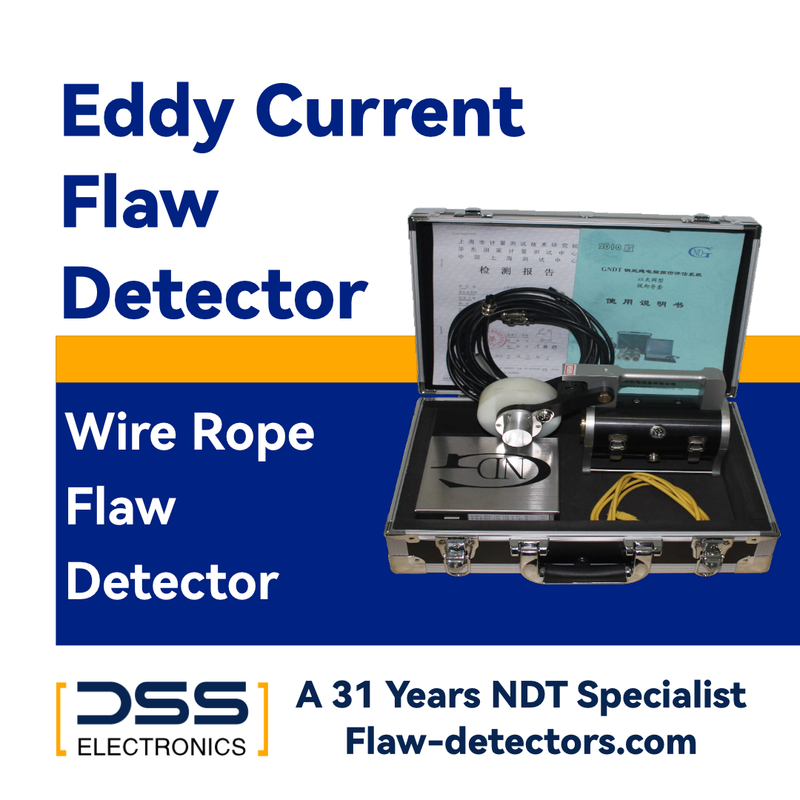

Detector da falha da corda de fio DSS-408 não - destrutivo para o detector da falha da corda de fio do elevador

Não - detector destrutivo da falha DSS-408 para o detector do escapamento do fluxo magnético da detecção do detector da falha da corda de fio do elevador

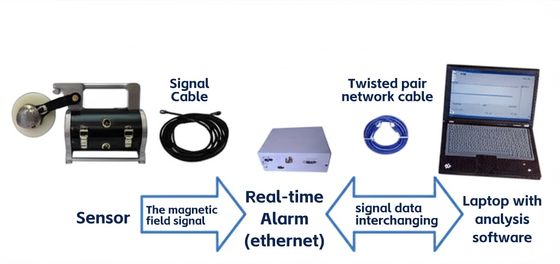

O sistema V3.0 da detecção da falha da corda de fio de aço do DSS (engenharia) é projetado para a detecção automática da falha do tempo real em linha de cordas de fio de aço de quatro/seis gruas do assoalho da corda, que podem flexivelmente ser ajustados e instalado para se adaptar aos formulários de levantamento diferentes. É um dispositivo versátil da automatização da engenharia da detecção da falha. Inventou a integração da tecnologia “da ponte tridimensional da indução magnética” e do “de excitação síncrono equilibrada auto”, e adotou o modo automático desacompanhado para qualquer tempo da supervisão da detecção da falha, que é conducente à compreensão oportuna o uso da corda de fio na operação e produção da segurança.

Funções de sistema:

• O dispositivo por aquisição de dados e outras facilidades auxiliares podem facilmente ser instalados em lugar apropriados no local de trabalho ao mesmo tempo.

• Detecção da vasta gama e detecção de alta velocidade.

• Com a detecção nondestructive quantitativa e a comunicação da rede remota, a combinação orgânica de tecnologia de monitoração em linha e de gestão diária do equipamento é realizada.

• a operação sem parar de 24 horas, a monitoração remota e o aviso prévio do tempo real permitem a monitoração de tempo real em linha dos vários danos escondidos tais como a ruptura, o desgaste, a corrosão e a fadiga do fio dentro e fora da corda de fio. Pode igualmente fornecer os dados da detecção e o valor específico da quantidade dos vários danos no local, e pode fazer a avaliação da circunstância e imprimir o relatório no local.

• O software pode ser usado para correr independentemente e realizar a integração e a compatibilidade de outros sistemas operacionais do controle.

• Tem a anti vibração mecânica e anti funções da interferência eletromagnética.

• Realize o som e o alarme claro na cena de dano e realize a função do alarme do tempo real de SMS.

• É impermeável, poeira-prova, óleo resistente e umidade-prova.

• Proporcione serviços contínuos da manutenção e da elevação de software.

Características do instrumento

◆Instrumento virtual: a corda de fio é infinitamente incerta. Somente usando a tecnologia virtual do instrumento, substituir instrumentos tradicionais com o software, e diretamente prová-los e processá-los por computadores, podem nós assegurar-se de que não haja nenhum inspeção ou erro de cálculo faltante. É como a observação de um filme, fazendo a varredura da corda de fio no processo inteiro, com resultados exatos e boa repetibilidade.

◆Três instrumentos fixos: de acordo com os padrões desfazendo-se de cordas de fio em indústrias diferentes, este produto aplica qualitativo, quantitativo eletromagnético e posicionando métodos para conduzir a detecção nondestructive em linha de ruptura interna e externo do fio, corrosão, desgaste, mudança da área de seção transversal do metal, a costa fraca, o salto, a deformação, o material anormal e os outros defeitos de cordas de fio.

Parâmetros de sistema:

Relação de relação sinal-ruído de indução eletromagnética: S/N > 85dB

Incerteza da quantificação da detecção da falha: ≤± 1,2%

Distância eficaz da extração do sinal: 0~30mm

Tempo de resposta do tempo real da detecção da falha: ≤ 0.5ms

Escala sustentável da detecção: >10km

Poder dissipado do sensor:<50mw>

Ciclo da verificação da confiança: horas >270000

Posicionando a definição da detecção: < 1mm

Incerteza quantitativa (P): < 0,98%

Runout da corda de fio:

Desempenho da detecção da falha do × 0.8/2 de L= (diâmetro interno da ponta de prova - diâmetro da corda de fio):

Ao nível eu danifico a probabilidade da precisão da detecção > 83% (ao nível eu danifico: dano com taxa da perda da seção do esforço < 2,5%)

Probabilidade da precisão da detecção de dano do nível II > 91% (dano do nível II: dano de 2,5% ≤ com taxa da perda da seção do esforço < 5%)

Probabilidade da precisão da detecção de dano do nível III > 99% (dano do nível III: dano do ≤ de 5% com taxa da perda da seção do esforço < 9,5%)

Probabilidade da precisão da detecção fora de dano do limite: 100 (dano: taxa da perda do ≥ 9,5% da seção do esforço)

Ambiente aplicável:

a) Temperatura ambiental de funcionamento: - ℃ 20 ℃~+55

b) Humidade relativa de funcionamento: RH do ≤ 95% (℃ 25)

c) Ambiente da temperatura de armazenamento: - 40 ℃~+60 ℃, ≤ 95% da humidade relativa
