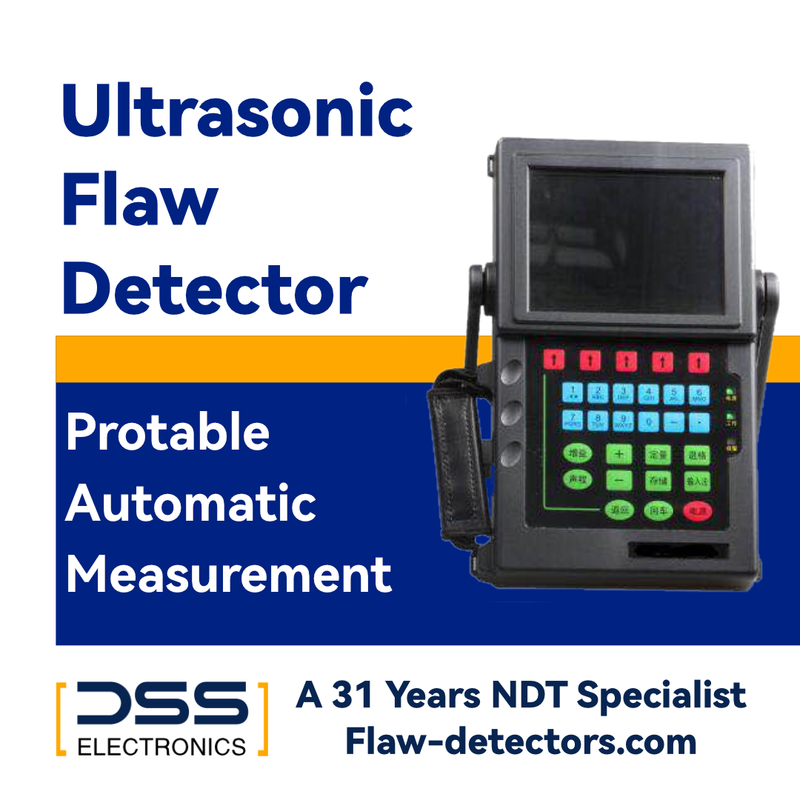

Técnico de toque chinês Detector de falhas de ultra-som digital Medição automática

Introdução:

O detector de falhas de ultra-som digital HY-350 possui teclado de toque chinês, intuitivo e fácil de lembrar, ponta chinesa completa e exibição gráfica do processo operacional, pode ser dominado após um treinamento simples.

O desempenho do instrumento e da sonda do detector de falhas ultra-sônico digital do tipo HY350 é de medição automática, a calibração do instrumento é automática, a espessura e a velocidade do som do material podem ser medidas,com um diâmetro superior a 50 mm,, forjar, e morrer.

Características:

1. teclado de toque chinês, intuitivo e fácil de lembrar, ponta chinesa completa e exibição gráfica do processo operacional, pode ser dominado após um treinamento simples.
2O instrumento automático e a medição do desempenho da sonda são automáticos, a calibração do instrumento é automática, pode medir a espessura e a velocidade do som do material.
3Dez canais de detecção de falhas independentes (interruptor electrónico)
4. De acordo com a peça de trabalho real (por exemplo, soldadura, forjas, molduras, tubos, folhas, eixo, roda, pequeno diâmetro do tubo, etc.) para gerar um processo de detecção de defeito personalizado,Não é necessário um bloco de ensaio para a detecção de falhas no local.
5. DAC, AVG, dB A curva DAC é gerada automaticamente, os pontos de amostragem não são restritos, podem ser compensados e corrigidos, a curva flutua automaticamente com ganho,Extensão automática com distância sonora.
6- Visualização em tempo real dos ecos de falhas (horizontal, vertical, distância, valor equivalente em dB) e visualização do perfil de solda.
7. A porta de onda avançada, a porta de perda de onda, o alarme de voz DAC, a posição da porta, a largura da porta e a altura da porta podem ser ajustados.
8Memória de pico, função de envelope, mais fácil para pesquisar a forma de onda mais alta.
9. Armazenamento de 500 dados de detecção de falhas

10. Utilizando um novo e de baixo reflexo e 5,5′′ EL display plano (display TFT colorido), com características de forte resistência a interferências eletromagnéticas, alto contraste e alta resolução.

11Alarme de voz para baixa tensão, proteção de desligamento automático.

12. Peso leve (o peso da bateria é de apenas 1,6 kg), pequeno volume (dimensões de 260×140×55), fácil de usar e transportar.

13Utilizando baterias Nimh importadas, carregamento automático de proteção (18 VDC, 220 VAC) e pode trabalhar continuamente por mais de 6 horas.

14Pode funcionar normalmente a -20°C a 50°C.

Parâmetros:
Margem de ganho 增益裕度:110 dB
Frequência largura de banda frequência largura:0.4~20.0MHz
Faixa de detecção: 0~6000.0 mm
Excesso de sensibilidade residual sensibilidade:> 56 dB (profundidade 200 mmΦ2buraco de fundo plano)
Relação de resolução: > 40 dB
Faixa dinâmicaÁmbito dinâmico:> 32 dB
Linearidade horizontal horizontal: < 0,1%
Linearidade vertical vertical: < 3%
Nível de ruído nível de ruído: < 10%
Modo de operação: sonda única, sonda de cristal duplo, sonda penetrante
Gerador de pulso Pulso-Generador de pulso variável
Impedimento de amortecimento: 50/100/400 Ω

Precisão do atenuador, redução de velocidade: < ± 1 dB/12 dB
Inhibição digital numérica: ((0
Portão: porta de onda avançada 推进波门, porta de perda de onda 玻浪损失门; porta única ler 单门读取, porta dupla ler 双门读取
Alarme: alarme de zumbido, alarme LED
Temperatura do ambiente: ((-10~50)°C
Humidade relativa: ((20~95) %RH

Especificações especificações:HY350/360

Ambiente de trabalho:

Temperatura de funcionamento: -10 ~ 50°C

Temperatura de armazenagem: -20°C ~ +60°C

Umidade relativa: inferior a 85%

Voltagem de trabalho pressão elétrica de trabalho: DC24V
